Involucro Esterno - Introduzione
L'involucro esterno è composto essenzialmente da tre
sottosistemi:
S.S.E. Il Sottosistema Strutturale di Elevazione
è composto da una serie di vetri formati, da lastre
pluristrato con interposizione di fogli in polivinilbuttirrale,
di dimensioni 6x0,7m. per i pilastri, 7,2x0,7 per le
capriate, e tutti con uno spessore di 2,5 cm.
C.E.V. Il Sottosistema di Chiusura Esterna
Verticale è composto da una serie di pannelli in
politetrafluoroetilene, fissati alla Struttura di
elevazione, mediante fazzoletti in acciaio interposti
mediante giunti di materiale plastico. I fazzoletti
metallici si ancorano alla struttura mediante apposite
bullonature e svasature dei pannelli.
C.O.S. Il Sottosistema di Chiusura
Orizzontale Superiore è composto da una srie di pannelli
in politetrafluoroetilene, 1,20x2,40m.x2,5cm. uniti tra
loro da appositi fazzoletti metallici. Nelle giunture dei
vetri sono stati applicati appositi giunti in gomma
siliconata monoestrusa.
Di seguito riportiamo le fasi di montaggio dell'involucro esterno e
alcuni dettagli relativi al sistema di giunzione
tra la S.S.E. e le due chiusure C.E.V. e C.O.S.
montaggio
Involucro Esterno - Fasi di Montaggio
a

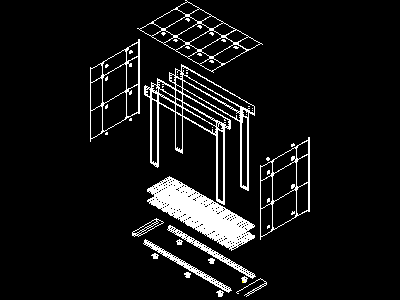

Esploso
assonometrico |
Whip version (35KB)
| 1) |
sistemazione a terra dei
martinetti idraulici di supporto e livellazione
a |
| 2) |
appoggio delle travi in
acciaio a L nella apposita piastra di ancoraggio
dei martinetti e successiva bullonatura di
fissaggio
a |
| 3) |
sistemazione dei pannelli
di irrigidimento laterale, composti da una
lamiera in acciaio pressopiegata successsivamente
rivestita da uno strato isolante in granulare di
sughero
a |
| 4) |
sistemazione degli
elementi di ancoraggio alla struttura. Questa
operazione viene svolta a terra e permette la
successiva giunzione del sistema strutturale e
delle pareti di tamponamento
a |
| 5) |
sistemazione della
struttura di elevazione in lastre di cristallo
pluristrato. Viene montato a terra l'anello di
chiusura composto dalla trave e dal cordolo
laterale, poi si collegano alla struttura a terra
i pilastri, ai quali si fissa l'anello tramite
bullonatura
a |
| 6) |
sistemazione delle
copertine di bordo
a |
| 7) |
montaggio dei pannelli che
compongono la chiusura superiore
a |
| 8) |
sistemazione dei pannelli
di tamponamento laterale
a |
dettagli
Involucro
Esterno - Dettagli

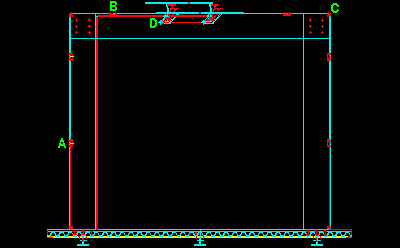

sezione
trasversale |
Whip version (21KB)
| A) |
particolare del sistema di
giunzione tra la cihusura verticale esterna e la
struttura portante
a |
| B) |
particolare del sistema di
giunzione tra la chiusura superiore esterna e la
struttura portante
a |
| C) |
soluzione di aggangio
angolare fra struttura e pannelli di tamponamento
esterno e copertura
a |
| D) |
particolare del sistema di
giunzione e apertura dei pannelli di chiusura
superiore
a |
|
|
